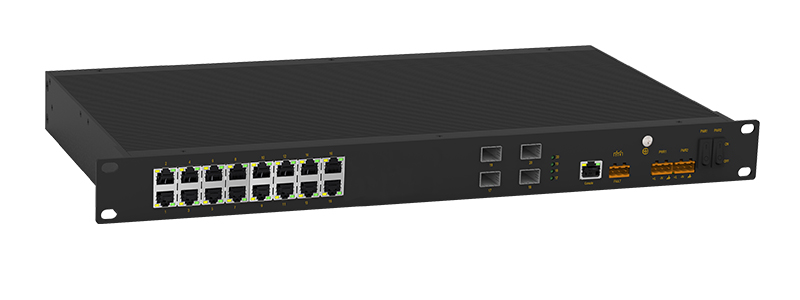

SICOM3024是Kyland针对铁路行业需求设计的二层网管型工业以太网交换机，满足中国铁路高速信号系统安全数据网技术规范V3.0技术要求。SICOM3024为19英寸机架式安装，最大支持4个SFP接口和16个RJ45电口，SFP接口支持DDM功能。SICOM3024交换机支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性，并支持Console、Telnet、Web多种管理方式以及基于SNMP的网管软件。目前已经广泛应用在铁路信号系统及其他对产品可靠性能有严酷要求的工业通信系统中。
| 软件功能 | |
| 交换功能 | 支持VLAN,PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑制 支持静态、动态ARP及老化时间配置 支持静态MAC地址配置 支持MAC地址老化时间配置 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持STP/RSTP，RSTP透传 |
| 组播技术 | 支持GMRP* 支持IGMP snooping 支持静态组播 |
| 服务质量管理 | 支持端口ACL 支持SP,WRR队列调度 支持802.1P(COS)，TOS，DSCP优先级 |
| 管理与维护 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c，可通过Kyvision集中管理 支持FTP方式软件升级及配置文件导入/导出 支持IP/MAC冲突告警,失电告警,电源告警,端口linkdown告警,环告警,SFP模块光功率告警,光口接收光功率告警,CPU/内存利用率告警,端口流量告警,CRC及丢包率告警 支持RMON（组1,2,3,9） 支持DDM 支持端口镜像 支持系统日志及运行日志，可保存到Flash以及发送到日志服务器，支持日志文件FTP方式上传 支持日志显示及清除 支持LLDP 支持Link-check 支持环路检测 支持端口CRC保护 |
| 安全功能 | 支持端口隔离 支持MAC地址数量限制 支持端口安全 |
| IP管理 | 支持DHCP Server* 支持DHCP Client 支持手工配置IP地址 |
| 时钟管理 | 支持SNTP Server* 支持SNTP Client 支持时区配置 |
| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 交换属性 | 优先级队列 4 VLAN数 256 VLAN ID 1-4093 组播组数 256 MAC表 8K 包缓冲区 2Mbit 包转发率 2.9Mpps 交换延迟 <10μs |
| 接口 | 交换端口 100Base-FX, SFP接口 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯3.81mm间距插入式端子,250VAC/220VDC Max,2A Max,60W Max |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT,Speed 后面板指示灯 接口指示灯:Link/ACT 接口速率指示灯:Speed |
| 电源 | 输入电压 24-48VDC(18-72VDC) 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 接入端子 3芯5.08mm间距插入式端子 功率 <21.6W 过载保护 支持 反接保护 支持 冗余保护 支持 |
| 机械结构 | 外壳 金属材质 散热方式 自然冷却，无风扇 防护等级 IP40 尺寸 482.6mm×44mm×245mm(W×H×D) 重量 3Kg 安装方式 19英寸1U机架式 |
| 环境 | 工作温度 -40℃～+85℃ 储存温度 -40℃～+85℃ 相对湿度 5-95%无凝露 |
| 质保 | MTBF 318296h 保修期 5年 |
| 认证 | 产品最新认证动态请查询Kyland网站 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脉冲磁场) 1000A/m IEC61000-4-10(阻尼振荡) 100A/m IEC61000-4-12(振荡波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
|
产品型号 |
型号说明 |
| SICOM3024-4SFP16T-HV-HV | 4×100Base-FX SFP接口; 16×10/100Base-T(X)电口，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SICOM3024-4SFP16T-L2-L2 | 4×100Base-FX SFP接口; 16×10/100Base-T(X)电口，24-48VDC(18-72VDC)，冗余电源 |
选购配件
| 配件 | 配件说明 |
| 百兆SFP模块 | 参考工业级百兆SFP模块选购表 |
| RJ45防尘罩 | 单口RJ45防尘罩，型号：DT-FCZ-RJ45-01 |
| 串口线 | RJ45/DB9，2米，编码：111030019 |
| 电源线 | 3相电源线，3米，编码：111020004 |
| 电源端子 | 单路电源端子，3芯5.08毫米间距，编码：107010520 |
| 告警端子 | 3芯5.08毫米间距告警端子，编码：107010520 |
| 挂耳 | 单个安装挂耳，编码：109999003 |
