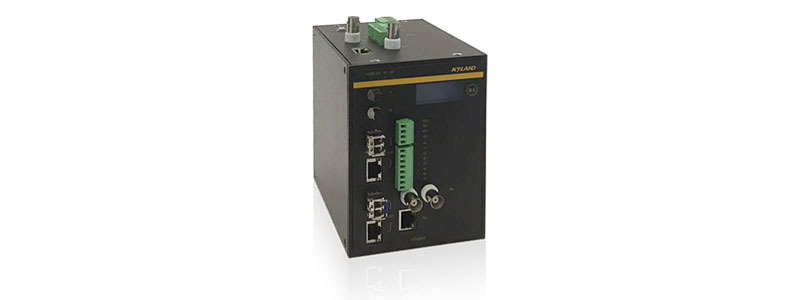

PTS-DR200精确时间同步装置是一款为工业领域提供的纳秒级时间服务的导轨式多功能时钟服务器。该服务器支持北斗/GPS/GLONASS双卫星绝对时间基准及IEEE1588(PTP)和IRIG-B地面基准时间源的自动跟踪和锁定。内置多源时间算法可提供天地互备多路时间源选择及切换逻辑应用功能。
PTS-DR200支持IEEE1588(PTPv2)/NTP/SNTP网络时间同步授时信号，支持PPS/PPM/PPH/IRIG-B码/串行TOD时间报文/静态空接点等多种输出信号以满足不同行业的时间同步需求。
PTS-DR200时钟服务器可通过通讯规约(IEC61850/IEC60870-5-104等)提供时钟工作状态管理及监视功能，也可产生时间触发信号(IEC61850/GOOSE等)满足行业时钟工作状态的监视和管理需求。
PTS-DR200时钟服务器支持WEB/SNMP远程系统管理和配置模式。
| 产品功能 | |
| 时间源选择 | 卫星时间源 SAT-1：5V DC BNC 北斗/GPS/GLONASS卫星系统 地面时间源1 ETH0/ETH1：PTPv2(IEEE1588) 地面时间源2 FI1 (ST-850nm MM) + FI2 (BNC) |
| 时间同步功能 | 支持PTPv2 支持PTP Grandmaster模式 支持PTP Slave模式 支持PTP BC模式 支持IRIG-B直流输出（格式B000~B007，支持TTL电平和差分电平及光信号输出） 支持IRIG-B交流输出(格式B120~B127) 支持TOD串行时间编码输出(RS232/RS485接口方式, TOD, NMEA-RMC, NMEA-ZDA DL/T1100.1串行编码等) 支持NTP/SNTP服务功能 |
| 时间信号转换 | IRIG-B到PTP、NTP、和TOD的转换 PTP到NTP、IRIG-B和TOD的转换 |
| 时间管理 | 提供准时刻的GOOSE发布满足时间触发功能 提供GOOSE订阅功能满足时间测量管理功能 提供IEC61850 MMS，IEC60870-5-104，DNP 3.0 等多种协议时间状态管理协议 |
| 设备管理 | 支持SNMP v1/v2c及v3功能，无TRAP 支持WEB配置管理功能 |
| 产品规格 | |
| 卫星接收器 | 接收通道： 72通道卫星接收模块 GPS L1 C/A, GLONASS L1, 北斗(BDS) B1 灵敏度：跟踪-167dBm，捕获-160dBm |
| 输入接口 | 卫星天线输入：5V DC, BNC接口 TTL信号输入：1路BNC接口, IRIG-B信号 光信号输入：1路多模850nm波长的ST接口，IRIG-B信号 |
| 网络接口 | 接口形式： 2路100/1000M 独立隔离网络端口 支持RJ45接口或100M SFP或1000M SFP PTP v2信号： 支持主钟，从钟及边界钟模式 E2E, P2P 802.3, IPv4 NTP/SNTP信号： NTP/SNTP服务端模式 |
| 输出接口 | TTL(BNC)信号输出：2路BNC接口，IRIG-B或PPS信号 TTL(凤凰端子)信号输出：4路凤凰端子接口，IRIG-B 或 PPS信号 光信号输出：1路多模850nm波长的ST接口，IRIG-B或PPS信号 串行TOD输出：1路RJ45接口，RS232或RS485模式（RS232需定制），支持1PPS+TOD，NMEA-RMC, NMEA-ZDA, DL/T1100.1等多种串行时间编码 IRIG-B交流输出：2路凤凰端子接口，IRIG-B交流输出信号，峰峰值3~12V和调制比3:1~6:1软件可设置 空接点输出：2路凤凰端子接口，最大300VDC, 10mA, PPS或 PPM信号 |
| 告警接口 | 告警继电器：1路常开和常闭继电器告警节点，凤凰端子， 250 VAC Max，3 A Max |
| 维护接口 | 维护口：1路RS232模式的RJ45接口 |
| 显示操作接口 | LCD屏：显示当前日期和时间 |
| LED灯 | 系统告警指示灯:ALARM 时间锁定指示灯: LOCK 天线状态指示灯: ANT 卫星定位模式指示灯: FIX |
| 电源 | 输入电压： 110-220VAC/DC(85-264VAC/85-300VDC) 24VDC(18-36VDC) 接入端子：3-pin凤凰端子 功率：<20W |

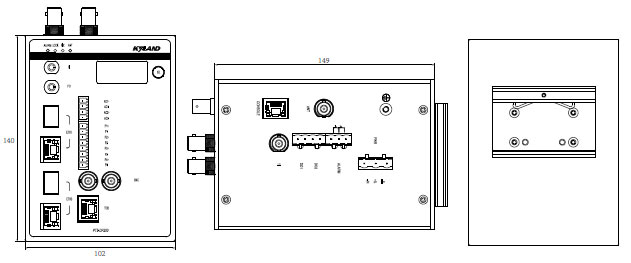

| 机械结构 | 外壳：金属材质 散热方式：自然冷却，无风扇 尺寸(WxHxD)：102mm × 140mm × 149mm 重量：<2Kg |
| 环境 | 工作温度：-20°C～+70°C 储存温度：-30°C～+80°C 相对湿度：5～95%无凝露 |
| 质保 | 保修期：5年 |
| 认证 | CE, FCC EMC: EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2 IEC 62368-1, EN 62368-1 |
| 产品性能指标 | |
| PPS | 光纤±60ns TTL电平±60ns RS485差分电平±0.5µs 空接点±3µs |
| IRIG-B | 光纤±60ns TTL电平±60ns RS485差分电平±0.5µs 交流±20µs |
| TOD | RS232±5ms（RS232需定制） RS485±5ms |
| 1PPS+TOD | ±60ns |
| NTP | ±50µs |
| PTP | ±50ns |
设备选型
推荐型号
| 产品型号 | 电源类型 | 晶振类型 | 卫星模块 | PTP功能 | 光纤接口 |
| PTS-DR200-7-1111 |
110-220VAC/DC 单电源 |
宽温晶振(TCXO)＜55μs/1h | GPS/BDS/GLONASS可配置 |
PTPv2功能 ETH0/ETH1网口支持 |
FI (ST-850nm MM)+ FO(ST-850nm MM) |
| PTS-DR200-7-3111 |
110-220VAC/DC 单电源 |
恒温晶振(OCXO)＜6μs/24h | GPS/BDS/GLONASS可配置 |
PTPv2功能 ETH0/ETH1网口支持 |
FI (ST-850nm MM)+ FO(ST-850nm MM) |
| PTS-DR200-5-1111 |
24VDC 单电源 |
宽温晶振(TCXO)＜55μs/1h | GPS/BDS/GLONASS可配置 |
PTPv2功能 ETH0/ETH1网口支持 |
FI (ST-850nm MM)+ FO(ST-850nm MM) |
| PTS-DR200-5-3111 |
24VDC 单电源 |
恒温晶振(OCXO)＜6μs/24h | GPS/BDS/GLONASS可配置 |
PTPv2功能 ETH0/ETH1网口支持 |
FI (ST-850nm MM)+ FO(ST-850nm MM) |

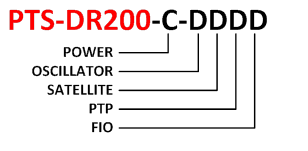

基本配置描述
| 类型 | P/N号 | 描述 |
| 电源类型-C | 7 | 110-220VAC/DC 单电源 |
| 5 | 24VDC 单电源 | |
| 晶振类型-D | 1 | 宽温晶振(TCXO) ＜55μs/1h |
| 3 | 恒温晶振(OCXO) ＜6μs/24h | |
| 卫星模块-D | 1 | GPS/BDS/GLN可配置 |
| PTP功能-D | 1 | PTPv2功能 (ETH0/ETH1网口支持) |
| 光纤接口-D | 0 | N/A |
| 1 | FI (ST-850nm MM)+ FO(ST-850nm MM) |
软件功能
|
类型 |
P/N号 |
描述 |
|
|
PTS-DR200-S1 |
WEB + SNMP（默认） |
配件包选型
| 时钟服务器 | 对应时钟配件包 | |||
| 描述 | 说明 | 物料编码 | 物料描述 | 说明 |
| PTS-DR200-7-1111 | 单卫星通道，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个底座式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个抱箍式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 | ||
| PTS-DR200-7-3111 | 单卫星通道，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个底座式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个抱箍式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 | ||
| PTS-DR200-5-1111 | 单卫星通道，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个底座式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个抱箍式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 | ||
| PTS-DR200-5-3111 | 单卫星通道，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个底座式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个抱箍式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线 | ||
配件包说明
| 时钟配件包 | 包含配件 | ||
| 物料描述 | 说明 | 数量 | |
| 时钟服务器配件包-2-1-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-BASE | 底座式安装支架 | 1 | |
| 连接线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-1-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安装支架 | 1 | |
| 连接线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-2-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-BASE | 底座式安装支架 | 2 | |
| 连接线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 2 | |
| 时钟服务器配件包-2-2-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安装支架 | 2 | |
| 连接线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，单头镀锡，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及设备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 2 | |
配件说明
| 类型 | 物料描述 | 说明 |
| GPS天线 | PTS-ANT-GPS-30-BNC | GPS单模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-50-BNC | GPS单模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-100-BNC | GPS单模天线(100m线缆含蘑菇头) | |
| BDS天线 | PTS-ANT-GPS-BDS-30-BNC | GPS/BDS双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-BDS-100-BNC | GPS/BDS双模天线(100m线缆含蘑菇头) | |
| GLONASS天线 | PTS-ANT-GPS-GLN-30-BNC | GPS/GLN双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-GLN-50-BNC | GPS/GLN双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-GLN-100-BNC | GPS/GLN双模天线(100m线缆含蘑菇头) | |
| 双频蘑菇头 | PTS-ANT-GPS-BDS-N | GPS/BDS双频蘑菇头(N型接头) |
| 三频蘑菇头 | PTS-ANT-GPS-BDS-GLN-N | GPS/BDS/GLN三频蘑菇头(N型接头) |
| 天线同轴电缆 | PTS-ANT-CABLE-30 | 30m单卫星天线同轴电缆 |
| PTS-ANT-CABLE-50 | 50m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-80 | 80m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-100 | 100m单卫星天线同轴电缆 | |
| 电源线 | 连接线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，单头镀锡，3芯，10A 250V |
| 信号放大器 | PTS-ANT-AMPLIFIER | 天线信号放大器(个/100m及以上天线长度) (需定制，如需使用请联系公司) |
| 设备防雷器 | PTS-ANT-LIGHTING | 天线及设备防雷器 |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | |
| 蘑菇头安装支架 | PTS-ANT-MOUNT-BASE | 底座式安装支架 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安装支架 |
选型订购(模板)
|
订购信息 |
描述 |
|
基本配置：PTS-DR200-7-1111 |
PTS-DR200时间同步服务器1台(导轨式)，GPS/BDS/GLN卫星接收模块1个，宽温晶振 TCXO 1个，2*100/1000M光电复用以太网接口(支持NTP/SNTP网络同步授时功能及PTPv2网络精确时间同步授时功能)，12路PPX/IRIG-B(AC/DC)/串行时间编码/静态空接点等信号输出接口，时钟支持电源及失步告警，85-264V AC/DC单电源模块。 |
|
软件配置：PTS-DR200-S1 |
WEB+SNMP远程配置管理软件功能 |
|
天线配置： PTS-ANT-GPS-50-BNC*1 PTS-ANT-LIGHTING*1 PTS-ANT-MOUNT-BASE*1 |
GPS单模卫星天线(50米线缆含蘑菇头)1套 天线及设备防雷器*1个 底座式蘑菇头安装支架*1个 |
